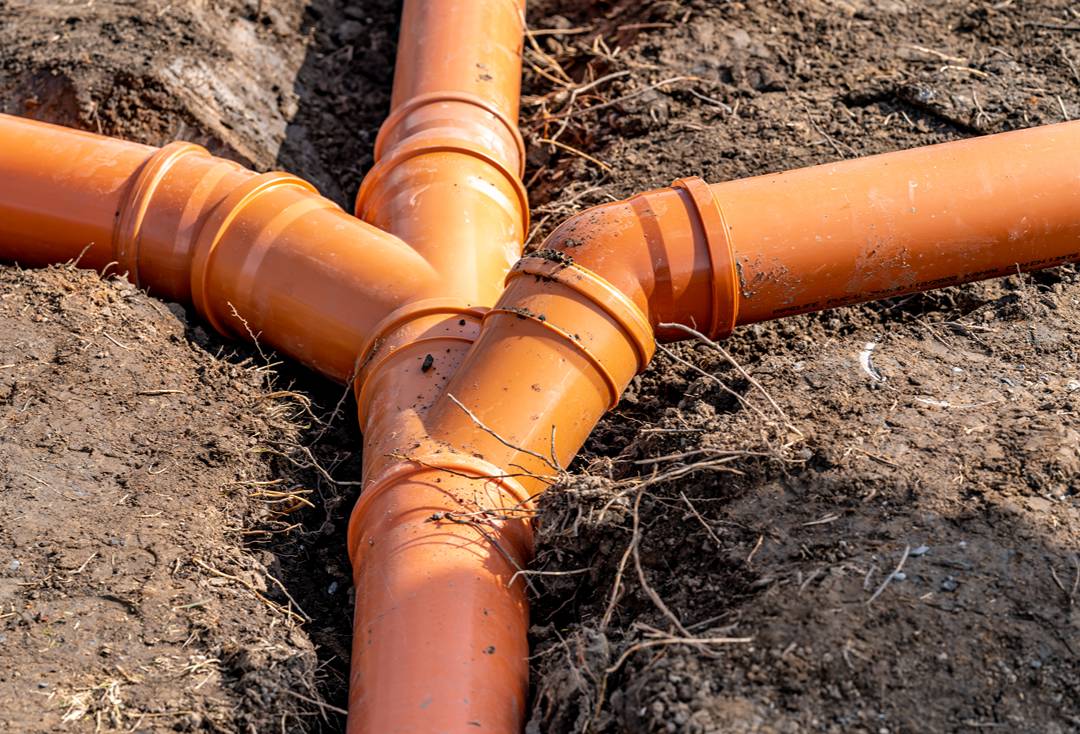

Análisis de cruces enterrados: riesgos ocultos bajo la superficie
Los oleoductos atraviesan carreteras, vías férreas, cauces, zonas industriales y otras infraestructuras donde deben permanecer enterrados y sometidos a condiciones diferentes a las de un tramo convencional. Aunque estos cruces no son visibles durante la operación cotidiana, pueden estar expuestos a cargas externas, movimientos del terreno, pérdida de soporte, interferencias de terceros y procesos de deterioro que evolucionan sin señales evidentes en superficie.
Por esta razón, el análisis de cruces enterrados constituye un componente importante dentro del análisis de daño de oleoductos. Comprender las condiciones reales del suelo, la tubería y las cargas que actúan sobre el sistema permite identificar riesgos que podrían permanecer ocultos hasta alcanzar una condición de mayor criticidad.
¿Por qué un cruce enterrado requiere especial atención?
En un tramo enterrado convencional, la tubería interactúa principalmente con el suelo circundante y las cargas propias de su operación. En un cruce, pueden incorporarse solicitaciones adicionales relacionadas con la infraestructura ubicada sobre el ducto.
Una carretera puede transmitir cargas producidas por vehículos pesados, mientras que una vía férrea incorpora cargas repetitivas asociadas con el paso de trenes. En otros escenarios pueden existir excavaciones, maquinaria, cambios en el drenaje o modificaciones posteriores del terreno.
La respuesta estructural dependerá de la profundidad de enterramiento, características del suelo, geometría del ducto, condiciones de soporte y magnitud de las cargas externas.
Cargas superficiales que llegan hasta la tubería
Una de las principales preguntas en el análisis de un cruce es cuánto de la carga aplicada en superficie termina siendo transferida al ducto.
El suelo distribuye parte de esas cargas, pero esta capacidad depende de sus propiedades, compactación, espesor de cobertura y condiciones del entorno.
Si la cobertura disminuye por erosión o intervenciones posteriores, la tubería puede quedar más expuesta a las cargas superficiales.
Desde la perspectiva de la ingeniería de oleoductos, evaluar únicamente el peso del vehículo o equipo que circula sobre el cruce puede ser insuficiente. Es necesario analizar cómo esa carga se transmite a través del terreno y cómo responde la tubería.
El tráfico pesado y las cargas repetitivas
En cruces de carreteras y vías férreas, las cargas no ocurren una sola vez.
El paso repetitivo de vehículos o trenes genera ciclos de carga que pueden adquirir importancia cuando existen concentraciones de esfuerzos, condiciones deficientes de soporte o anomalías en la tubería.
Aunque cada ciclo individual pueda encontrarse dentro de niveles aceptables, la acumulación de miles o millones de ciclos puede contribuir a mecanismos de fatiga en determinados escenarios.
Por ello, el análisis debe considerar tanto la magnitud de las cargas como su frecuencia y evolución esperada.
Cambios en la profundidad de enterramiento
La profundidad con la que originalmente fue instalado un ducto no necesariamente permanece constante durante toda su vida útil.
Erosión, modificaciones de la vía, obras civiles, mantenimient
o del terreno o cambios en los cauces pueden alterar progresivamente la cobertura.
Una reducción significativa de esta profundidad puede cambiar la manera en que las cargas externas son transmitidas hacia la tubería.
Por esta razón, verificar las condiciones actuales del cruce resulta fundamental, especialmente en activos con muchos años de operación o ubicados en zonas sometidas a modificaciones frecuentes.
Interacción suelo-tubería
El comportamiento del suelo es uno de los factores más importantes y, al mismo tiempo, uno de los más difíciles de observar directamente.
El terreno proporciona soporte a la tubería, pero también puede imponer cargas sobre ella. Cambios de humedad, pérdida de compactación, asentamientos diferenciales o desplazamientos laterales pueden modificar esta interacción.
Si una parte del terreno pierde capacidad de soporte mientras otra permanece estable, pueden desarrollarse deformaciones y condiciones de bending.
En escenarios complejos, los modelos de interacción suelo-tubería permiten estudiar cómo estas variaciones afectan la distribución de esfuerzos en el ducto.
El riesgo de las interferencias de terceros
Los trabajos realizados por terceros representan otra amenaza relevante en los cruces enterrados.
Excavaciones, instalación de nuevas redes, ampliaciones de carreteras o movimientos de maquinaria pesada pueden modificar las condiciones originales del sistema e incluso provocar impactos directos sobre la tubería.
El problema no siempre produce una falla inmediata. Un impacto puede generar una abolladura, daño en el recubrimiento o una combinación de anomalías que permanezca inicialmente en servicio y evolucione posteriormente.
Por ello, después de un evento de este tipo puede ser necesario realizar un análisis de daño de oleoductos para determinar su impacto real sobre la integridad.
Corrosión: un deterioro que puede permanecer oculto
Al estar enterrada, la superficie externa del ducto no puede inspeccionarse visualmente de manera permanente.
Daños en el recubrimiento, condiciones del suelo y otros factores pueden favorecer procesos de corrosión externa.
Si la pérdida de metal coincide con una zona sometida a cargas adicionales por el cruce, la combinación puede resultar más relevante que cualquiera de las condiciones evaluada individualmente.
Las inspecciones inteligentes, ensayos no destructivos y excavaciones selectivas permiten caracterizar estas anomalías y establecer si requieren una evaluación estructural más detallada.
Simulación numérica de cruces enterrados
Cuando las condiciones de carga, geometría o interacción con el terreno son complejas, la simulación numérica puede aportar una representación más detallada del comportamiento del sistema.
Mediante modelos computacionales es posible incorporar la tubería, el suelo, la profundidad de enterramiento y diferentes escenarios de carga superficial.
También pueden incluirse presión interna, pérdida de espesor, deformaciones existentes y otras condiciones relevantes.
El análisis por elementos finitos (FEA) permite identificar zonas de concentración de esfuerzos y estudiar cómo cambiaría la respuesta estructural ante modificaciones en el tránsito, la cobertura o las propiedades del terreno.
¿Cuándo debería reevaluarse un cruce?
Un cruce que fue considerado adecuado durante su diseño puede requerir una nueva evaluación si cambian las condiciones bajo las cuales opera.
Esto puede ocurrir cuando aumenta significativamente el tráfico pesado, se modifica una carretera, cambia la profundidad de cobertura, aparecen asentamientos, se ejecutan obras cercanas o una inspección detecta nuevas anomalías.
También puede ser conveniente reevaluar cruces críticos cuando existen incertidumbres importantes sobre las condiciones actuales del terreno o del ducto.
La gestión de integridad debe reconocer que la infraestructura y su entorno evolucionan con el tiempo.
Convertir un riesgo oculto en una condición conocida
El principal desafío de los cruces enterrados es precisamente que muchas de sus condiciones no son visibles desde la superficie.
Una carretera puede parecer estable mientras debajo de ella existen cambios de soporte, pérdida de espesor o nuevas solicitaciones sobre el ducto.
Integrar información de inspección, condiciones geotécnicas, cargas externas y simulación permite transformar esas incertidumbres en escenarios que pueden ser evaluados técnicamente.
Para la ingeniería de oleoductos, conocer lo que ocurre bajo la superficie es fundamental para definir si el cruce puede mantenerse bajo seguimiento, necesita medidas de mitigación o requiere una intervención.
