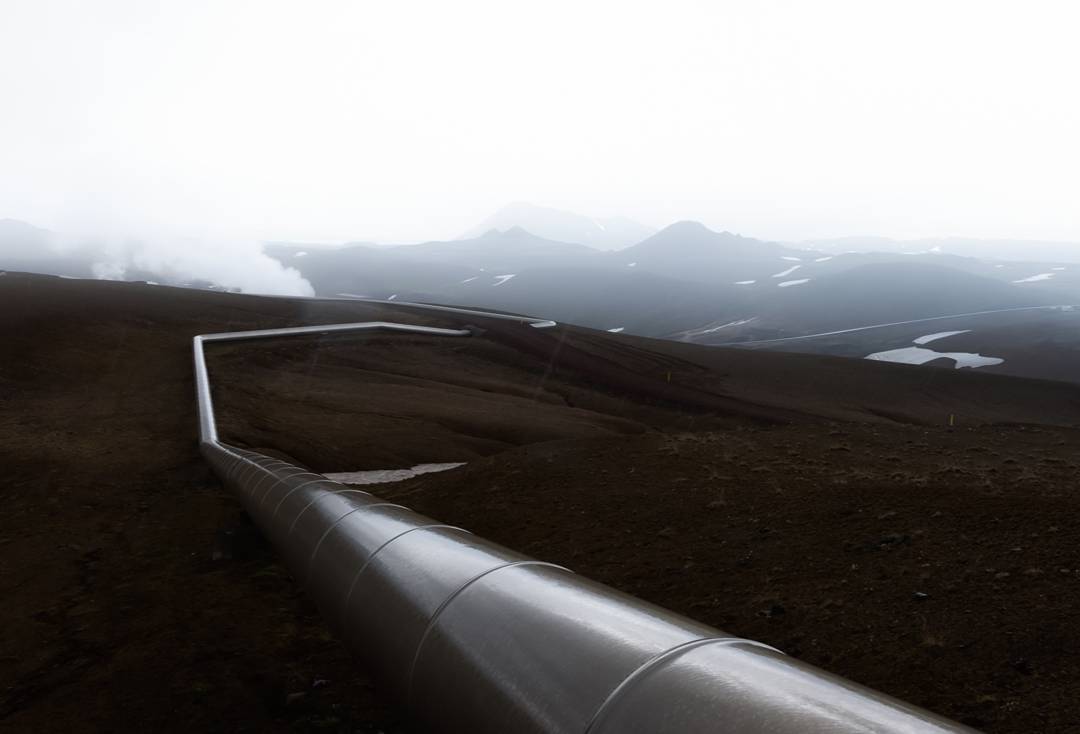

Análisis de bending en oleoductos: causas, efectos y soluciones
Los oleoductos están diseñados para adaptarse a determinadas condiciones del terreno y soportar diferentes cargas durante su operación. Sin embargo, movimientos del suelo, pérdida de soporte, asentamientos o modificaciones del entorno pueden generar curvaturas adicionales en la tubería. Este fenómeno, conocido como bending o flexión, puede incrementar los esfuerzos estructurales y, bajo determinadas condiciones, comprometer la integridad del sistema.
El análisis de bending en oleoductos permite determinar si las deformaciones observadas permanecen dentro de condiciones aceptables o si representan una amenaza que requiere monitoreo, mitigación o intervención. Por ello, constituye una herramienta importante dentro del análisis de daño de oleoductos y los programas modernos de gestión de integridad.
¿Qué es el bending en una tubería?
El bending ocurre cuando una tubería experimenta flexión debido a cargas o desplazamientos que modifican su geometría.
Aunque los ductos pueden incorporar curvaturas propias de su diseño y construcción, el problema aparece cuando nuevas condiciones externas generan deformaciones adicionales o cuando una curvatura existente evoluciona durante la operación.
Estas deformaciones pueden producir esfuerzos longitudinales de tensión y compresión. Su severidad dependerá de factores como la magnitud de la curvatura, propiedades del material, geometría de la tubería, condiciones de soporte y cargas operativas.
Principales causas de bending en oleoductos
Una de las causas más relevantes son los movimientos del terreno. Los deslizamientos pueden desplazar progresivamente una sección de tubería y obligarla a adaptarse a una nueva geometría.
Los asentamientos diferenciales también pueden producir flexión cuando una parte del terreno desciende más que otra.
Otro escenario ocurre cuando la erosión o socavación elimina el soporte alrededor del ducto. Un tramo originalmente apoyado puede quedar parcialmente suspendido y comenzar a deformarse por su propio peso, el producto transportado y otras cargas.
También pueden presentarse condiciones asociadas con:
- Crecientes y cambios en cauces de ríos.
- Inestabilidad de laderas.
- Excavaciones próximas al derecho de vía.
- Cargas externas sobre tuberías enterradas.
- Cambios en las condiciones de soporte.
- Fenómenos sísmicos.
- Variaciones térmicas y restricciones al desplazamiento.
Identificar correctamente la causa es fundamental porque la solución no debe limitarse a la tubería: en algunos casos también es necesario intervenir el fenómeno que está generando la deformación.
¿Qué efectos produce la flexión sobre la tubería?
El bending modifica la distribución de esfuerzos a lo largo del ducto. Mientras una zona puede quedar sometida principalmente a tensión, otra puede experimentar compresión.
Cuando estas demandas aumentan, pueden aparecer deformaciones permanentes y concentraciones de esfuerzos. Bajo condiciones más severas también podrían desarrollarse fenómenos de inestabilidad local, como arrugas o pandeo.
La situación puede volverse más crítica cuando existen anomalías previamente presentes.
Una zona corroída, una grieta, una abolladura o una soldadura ubicada dentro de un sector sometido a flexión puede responder de manera diferente debido a la combinación de cargas.
Por ello, el análisis de daño de oleoductos debe estudiar tanto el bending como su posible interacción con otros mecanismos de deterioro.
¿Cómo detectar zonas sometidas a bending?
El análisis puede comenzar con información obtenida mediante inspección y monitoreo.
Datos de inspección en línea, levantamientos topográficos, mediciones de deformación, sistemas de posicionamiento, drones, fotogrametría e imágenes satelitales pueden ayudar a identificar cambios en la geometría del ducto o del terreno.
Cuando existen registros históricos, comparar diferentes periodos resulta especialmente valioso.
Una curvatura detectada en una única medición proporciona información sobre la condición actual. En cambio, observar que esa curvatura aumenta progresivamente permite identificar un fenómeno activo que podría requerir mayor atención.
Análisis mediante imágenes y datos geoespaciales
Las nuevas tecnologías han ampliado las posibilidades de estudiar el bending sin depender exclusivamente de inspecciones puntuales.
Las imágenes aéreas, modelos digitales del terreno y levantamientos fotogramétricos permiten identificar desplazamientos en corredores de tuberías y relacionarlos con cambios en el entorno.
Esta información puede combinarse con la geometría del ducto para reconstruir desplazamientos y localizar sectores potencialmente sometidos a flexión.
En zonas con movimientos de ladera, erosión o crecientes, disponer de información temporal permite analizar cómo evoluciona el fenómeno y mejorar la planificación de inspecciones en campo.
Simulación numérica para determinar la severidad
Detectar una curvatura no significa automáticamente que exista una condición crítica.
Para comprender su efecto estructural puede ser necesario desarrollar modelos numéricos que incorporen la geometría de la tubería, propiedades del material, presión interna, desplazamientos impuestos y condiciones de soporte.
Mediante análisis por elementos finitos (FEA) es posible estudiar cómo se distribuyen esfuerzos y deformaciones en la zona afectada.
Los modelos también permiten incorporar otros defectos presentes y evaluar escenarios futuros bajo diferentes magnitudes de desplazamiento.
Esta capacidad convierte la simulación en una herramienta relevante dentro de la ingeniería de oleoductos, especialmente cuando las condiciones reales superan las simplificaciones de evaluaciones convencionales.
La interacción suelo-tubería es fundamental
En tuberías enterradas, analizar únicamente el acero puede resultar insuficiente.
El suelo restringe determinados movimientos y transmite cargas a la tubería. Su rigidez, resistencia y comportamiento frente al desplazamiento influyen directamente en la respuesta estructural.
Por esta razón, los estudios avanzados pueden incorporar modelos de interacción suelo-tubería para representar cómo un deslizamiento, asentamiento u otro fenómeno geotécnico transfiere cargas al ducto.
Comprender esta interacción ayuda a diferenciar entre una deformación estable y una condición que podría continuar evolucionando.
¿Qué soluciones pueden implementarse?
La estrategia dependerá de la causa, severidad y evolución del bending.
Cuando las deformaciones permanecen dentro de condiciones aceptables, puede establecerse un programa de monitoreo para verificar que el comportamiento continúe estable.
Si existe un fenómeno geotécnico activo, pueden requerirse medidas para estabilizar el terreno, controlar erosión, mejorar drenajes o modificar las condiciones de soporte.
En otros escenarios pueden considerarse acciones como recuperación de apoyos, liberación controlada de restricciones, reparación de anomalías asociadas o intervención del tramo.
Cuando la capacidad estructural se encuentra comprometida, puede ser necesario establecer restricciones operativas o realizar una intervención de mayor alcance.
La solución debe definirse a partir de la evaluación particular del activo y no mediante una respuesta genérica aplicable a todos los casos.
Monitorear después de la intervención
Una intervención no necesariamente elimina la causa que originó el bending.
En zonas geotécnicamente activas resulta importante mantener seguimiento para comprobar si los desplazamientos se estabilizaron o continúan evolucionando.
El monitoreo de deformaciones, acompañado de mediciones del terreno y variables operativas, permite verificar la efectividad de las medidas implementadas.
Además, los nuevos datos pueden utilizarse para actualizar modelos estructurales y reevaluar el riesgo cuando cambien las condiciones.
Del bending a una estrategia preventiva de integridad
El principal valor del análisis de bending consiste en identificar cómo los cambios del entorno están siendo transferidos a la tubería antes de que alcancen una condición estructural crítica.
Combinar inspección, monitoreo, información geotécnica, análisis de imágenes y simulación numérica permite construir una visión mucho más completa del fenómeno.
Para la ingeniería de oleoductos, este enfoque permite pasar de reaccionar ante una deformación evidente a detectar tendencias, evaluar escenarios futuros y planificar intervenciones basadas en la evolución real del activo.
